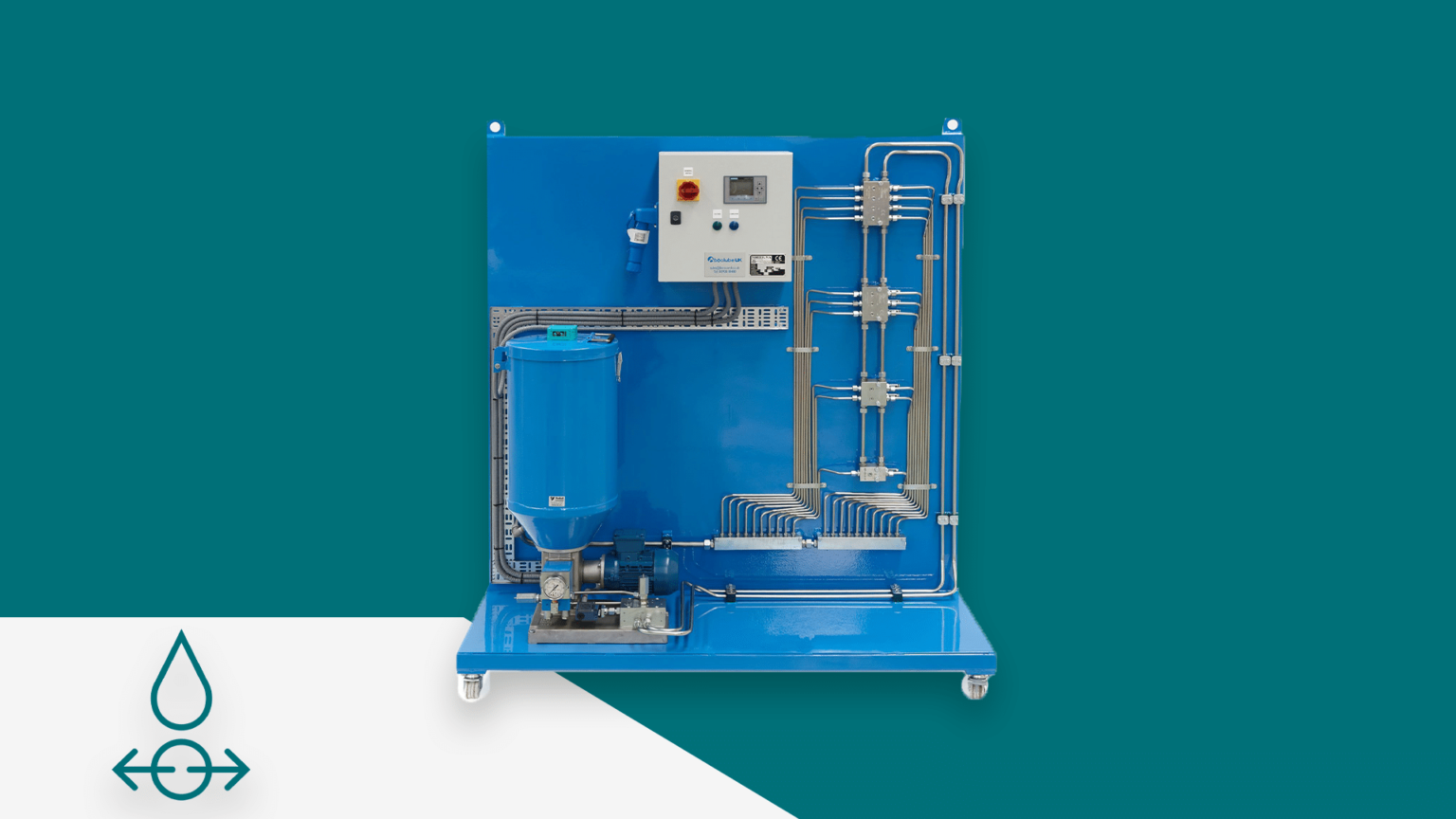

Sistema de engrase centralizado de línea simple vs. línea doble: criterios de selección según aplicación
Cuando llega el momento de automatizar la lubricación de una instalación, la primera decisión técnica crítica es elegir el sistema de distribución adecuado. Los sistemas de línea simple y línea doble responden a necesidades distintas en cuanto a número de puntos, distancias de instalación, tipo de lubricante y condiciones de operación. Elegir el incorrecto puede suponer un sobredimensionamiento costoso o, peor, un sistema que no garantiza la cobertura completa de todos los puntos bajo carga. Este artículo proporciona una guía de decisión basada en los criterios técnicos y operativos que determinan cuándo cada arquitectura es la solución más adecuada.
Qué distingue funcionalmente a cada sistema
Antes de establecer los criterios de selección, conviene fijar con precisión cómo opera cada sistema, porque las diferencias funcionales condicionan directamente sus ámbitos de aplicación.
Sistema de línea simple
En un sistema de engrase de línea simple, el lubricante se distribuye desde una bomba central a través de un único conducto principal hacia una serie de dosificadores volumétricos. Estos dosificadores entregan la cantidad preestablecida de lubricante en cada ciclo, que se activa por presurización y descompresión alternativa de la línea. La presión de trabajo habitual en estas instalaciones ronda los 30 bar, y los dosificadores permiten suministrar volúmenes de entre 0,01 y 1,5 cm³ por punto y ciclo.
Los lubricantes compatibles son aceites minerales o sintéticos con viscosidades entre 20 y 2.000 cSt, y grasas fluidas de grados NLGI 000 y NLGI 00. La capacidad máxima del sistema se sitúa en torno a los 100 puntos de lubricación por circuito, aunque mediante el uso de distribuidores en derivación es posible ampliar ese número con condiciones de diseño específicas.
Sistema de línea doble
El sistema de engrase de línea doble opera con dos líneas principales que se presurizan y despresurizan de forma alternativa. Cuando la línea 1 está presurizada, los dosificadores conectados a ella descargan el lubricante hacia los puntos asignados; al ciclo siguiente, es la línea 2 la que presuriza y activa los dosificadores en sentido contrario. Este principio de doble acción es lo que proporciona al sistema su fiabilidad característica: si una línea se obstruye o falla, el suministro puede continuar a través de la otra mientras se localiza y resuelve la incidencia.
Las presiones de trabajo pueden alcanzar los 400 bar, lo que permite el uso de tuberías de menor diámetro en líneas largas sin pérdidas de rendimiento significativas. La capacidad de cobertura es notablemente superior: un único grupo de bombeo puede alimentar hasta 2.000 puntos de lubricación en distancias efectivas de hasta 100-120 metros desde la bomba. Los lubricantes compatibles incluyen aceites, grasas fluidas y grasas consistentes de grados NLGI 1 a NLGI 3.
Los seis criterios que determinan la selección
La elección entre uno y otro sistema no responde a una preferencia técnica abstracta, sino a una evaluación sistemática de los parámetros reales de la instalación. Los criterios decisivos son los siguientes.
1. Número de puntos de engrase
Es el primer filtro de cualquier análisis de selección. Si la instalación no supera los 80-100 puntos de lubricación, el sistema de línea simple ofrece una solución adecuada, más sencilla de diseñar, instalar y mantener. Por encima de ese umbral, especialmente cuando se supera la centena de puntos, la línea doble es el sistema idóneo. La posibilidad de abastecer hasta 2.000 puntos desde una única bomba la convierte en la arquitectura estándar en instalaciones de grandes proporciones como plantas siderúrgicas, trenes de laminado, cementeras o plantas de azúcar.
2. Distancias de instalación
La longitud de las líneas de distribución es un criterio frecuentemente subestimado en la fase de proyecto. Los sistemas de línea simple trabajan con presiones moderadas, lo que limita la distancia efectiva entre la bomba y los puntos más alejados. En instalaciones extendidas, las pérdidas de carga pueden comprometer la dosificación en los puntos más distantes.
El sistema de línea doble, al operar con presiones de hasta 400 bar, permite distribuir lubricante con fiabilidad en distancias de hasta 100-120 metros medidos desde la unidad de bombeo, lo que lo convierte en la solución apropiada para naves de producción de gran superficie, líneas de transporte continuo o maquinaria de obra civil.
3. Tipo y consistencia del lubricante
La naturaleza y consistencia del lubricante a utilizar impone restricciones técnicas directas. El sistema de línea simple trabaja correctamente con aceites y con grasas fluidas de grado NLGI 000 o NLGI 00. Intentar distribuir grasas más consistentes a través de una línea simple con las presiones habituales de este sistema produce dosificaciones irregulares y puede provocar bloqueos en los distribuidores.
Cuando la aplicación requiere grasas de grado NLGI 1, 2 o 3 —habituales en rodamientos de alta carga, entornos contaminados o condiciones térmicas exigentes—, el sistema de línea doble es el único que garantiza una dosificación correcta y uniforme. Su diseño constructivo hidráulico sin muelles, presente en los dosificadores de alta gama, asegura una fiabilidad muy superior cuando trabaja con lubricantes de alta consistencia.
4. Presiones de trabajo y condiciones de entorno
Las condiciones ambientales y operativas del entorno industrial tienen un peso directo en la selección del sistema. En aplicaciones que implican temperaturas extremas (tanto negativas como elevadas), elevada contaminación por polvo o partículas, vibraciones intensas o humedad ambiental alta, el sistema de línea doble ofrece una robustez operativa que el sistema de línea simple no puede igualar en las mismas condiciones.
La alta presión de trabajo de la línea doble también contribuye a vencer la mayor resistencia al flujo que presentan los lubricantes a baja temperatura, evitando fallos de dosificación en arranques en frío, un problema real en instalaciones ubicadas en el exterior o en entornos refrigerados.
5. Tolerancia al fallo y continuidad operativa
Este criterio resulta especialmente relevante cuando la instalación forma parte de un proceso productivo continuo o crítico. En el sistema de línea simple, un fallo en la línea principal o en un dosificador puede interrumpir la lubricación de un número significativo de puntos hasta que se realice la intervención. La monitorización mediante presostatos de fin de línea permite detectar estos fallos, pero la corrección requiere la parada o al menos la intervención técnica.
El sistema de línea doble incorpora redundancia funcional por diseño: si una de las dos líneas se obstruye o falla, el sistema puede continuar operando a través de la segunda línea mientras el equipo técnico localiza y resuelve la incidencia. Este aspecto es determinante en instalaciones donde un fallo de lubricación tiene consecuencias directas sobre la disponibilidad de la planta, como es el caso de trenes de laminado, hornos continuos o líneas de envasado de alta cadencia.
6. Coste y complejidad de la instalación
El sistema de línea simple presenta un coste de instalación más reducido y una complejidad técnica menor. El diseño del sistema es más sencillo, requiere menos componentes y su instalación puede realizarse con menores tiempos de puesta en marcha. Es, por tanto, la opción más razonable cuando los parámetros de la instalación están dentro de su rango operativo.
La línea doble implica una inversión inicial más elevada, tanto en componentes —dos líneas principales, válvulas de inversión, presostatos de control diferencial— como en ingeniería de proyecto. Sin embargo, en instalaciones de gran envergadura o en procesos donde el coste de una parada no planificada es elevado, el retorno de esa inversión se justifica ampliamente con la reducción de paradas por fallo de lubricación y la mayor vida útil de los componentes lubricados.
Tabla comparativa de criterios de selección
| Criterio | Línea simple | Línea doble |
|---|---|---|
| Número de puntos | Hasta 100 | Hasta 2.000 |
| Distancia efectiva | Limitada (presión baja) | Hasta 100-120 m |
| Lubricante compatible | Aceites, NLGI 000-00 | Aceites, NLGI 000 a NLGI 3 |
| Presión de trabajo | ~30 bar | Hasta 400 bar |
| Continuidad ante fallo | Interrupción posible | Operación redundante |
| Entornos severos | Condiciones moderadas | Condiciones extremas |
| Coste de instalación | Bajo-medio | Medio-alto |
| Complejidad técnica | Baja | Media-alta |

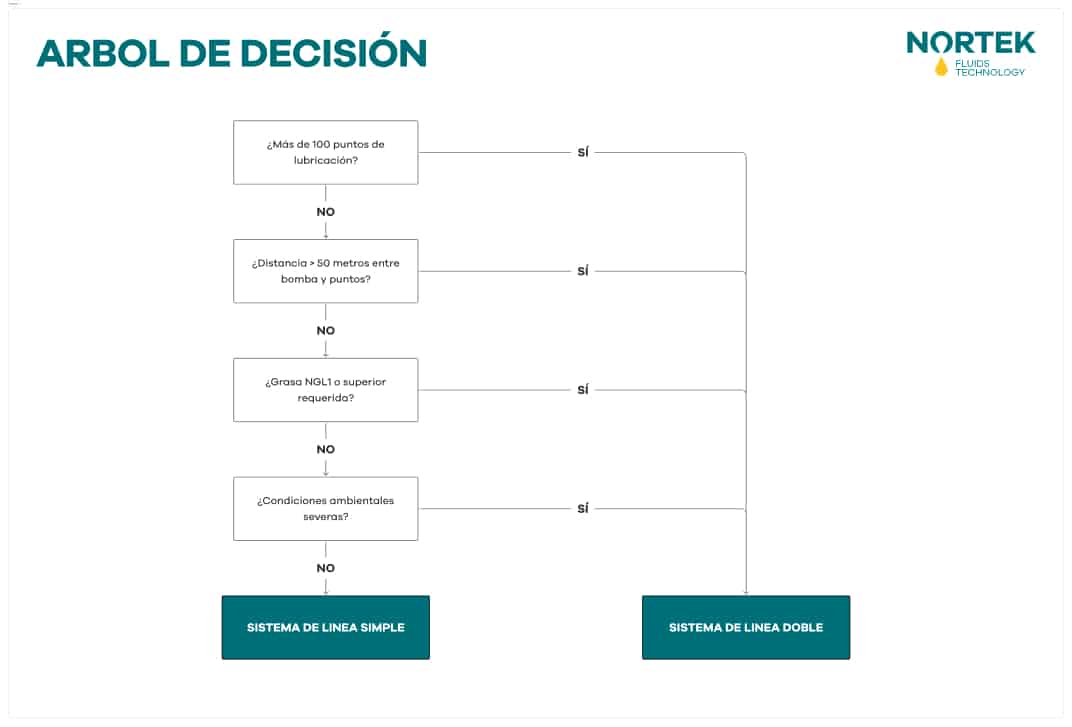

Árbol de decisión simplificado
El siguiente esquema de decisión permite orientar rápidamente la elección del sistema en función de los parámetros clave de la instalación:
¿La instalación tiene más de 100 puntos de lubricación?
- Sí → Sistema de línea doble.
- No → Continuar.
¿Las distancias entre bomba y puntos más alejados superan los 50 metros?
- Sí → Sistema de línea doble.
- No → Continuar.
¿Se requieren grasas de grado NLGI 1 o superior?
- Sí → Sistema de línea doble.
- No → Continuar.
¿La instalación opera en condiciones ambientales severas (temperatura extrema, polvo, humedad) o pertenece a un proceso productivo crítico?
- Sí → Sistema de línea doble.
- No → Sistema de línea simple.
Este árbol no agota todos los escenarios posibles, pero cubre con precisión suficiente la mayoría de los casos de aplicación industrial habituales.
Consideraciones adicionales: ampliabilidad y mantenimiento
Ambos sistemas ofrecen una estructura modular que permite ampliar o reducir el número de puntos de lubricación sin necesidad de rediseñar el conjunto. Esta característica es relevante en instalaciones industriales que experimentan reconfiguraciones frecuentes de su maquinaria.
En cuanto al mantenimiento, el sistema de línea simple se beneficia de su menor complejidad: los distribuidores volumétricos incorporan indicadores visuales de ciclo que permiten verificar el correcto funcionamiento sin instrumentación adicional. El sistema de línea doble, en cambio, requiere la verificación de la diferencia de presión entre líneas como señal de diagnóstico principal, para lo que se utilizan presostatos de fin de línea que generan alarma en caso de anomalía.
La limpieza del sistema es una variable que no se debe subestimar. En sistemas progresivos de línea simple, los distribuidores de pequeño paso interior son susceptibles a bloqueos por partículas o por grasa reseca, especialmente en instalaciones con ciclos de lubricación poco frecuentes. Los sistemas de línea doble, con su diseño hidráulico de mayor holgura interna, presentan menor sensibilidad a este tipo de incidencia.
Preguntas frecuentes sobre la selección de sistemas de engrase centralizado
¿Puede un sistema de línea simple utilizarse con grasa NLGI 2? En términos generales, no es recomendable. El sistema de línea simple está diseñado para trabajar con aceites y grasas fluidas de grado NLGI 000 o NLGI 00. Intentar distribuir grasas NLGI 2 a través de una línea simple con presiones de trabajo de ~30 bar suele producir dosificaciones irregulares, dificultades de recarga de los distribuidores y riesgo de bloqueo en tramos largos. Para grasas de consistencia media-alta, el sistema de línea doble es la solución técnicamente correcta.
¿Cuántos puntos de lubricación puede gestionar un sistema de línea doble desde una única bomba? Los sistemas de línea doble de referencia del mercado, como los de Nortek Fluids Technology, permiten abastecer hasta 2.000 puntos de lubricación desde una única unidad de bombeo, con distancias efectivas de línea de hasta 100-120 metros. Este rango cubre la mayoría de instalaciones industriales de gran envergadura.
¿Qué ocurre si una de las dos líneas del sistema de línea doble se obstruye? El sistema está diseñado para tolerar el bloqueo de una línea sin interrumpir el suministro. La arquitectura de doble línea permite que el sistema continúe operando a través de la línea no afectada mientras se identifica y corrige la incidencia en la otra. Esta redundancia funcional es una de las principales ventajas operativas del sistema de línea doble frente a otros sistemas de distribución.
¿Es posible mezclar ambos sistemas en una misma instalación? Sí. En instalaciones complejas, es posible combinar un sistema de línea doble como troncal principal con ramales de sistemas progresivos o de línea simple para secciones de la maquinaria con menor número de puntos o menores exigencias operativas. Este tipo de arquitectura híbrida requiere un diseño cuidadoso para garantizar que las presiones de trabajo de cada subsistema sean compatibles.
¿Qué criterio tiene más peso en la decisión: el número de puntos o el tipo de lubricante? Ambos criterios son determinantes, pero el tipo de lubricante actúa como un límite técnico estricto: si la aplicación requiere grasas NLGI 1 o superior, el sistema de línea simple queda descartado independientemente del número de puntos. En instalaciones con lubricantes fluidos y pocos puntos, la decisión recae principalmente sobre el número de puntos y las distancias.
